Мелкие кварцы из Китая (2,5×2,0 мм)

Долго ли, коротко ли, низко ли, высоко ли, по зеленым лугам, по каменным горам везла мне Почта России детали заморские.

Но скоро сказка сказывается, да не скоро посылка доставляется…

Началась вся история пару месяцев назад, когда в целях минимизации всего и вся я заказал себе с алиэкспресса вот такие кварцы (если страница пропадёт, то вот картинка оттуда: pic). Судя по трекингу, посылка в Россию аж два раза заезжала, но только со второго раза ушла с импорта на таможню; затем помоталась по стране туда-сюда пока не приехала в итоге в стольный град. Но это не очередной пост нытья про нашу любимую почту.

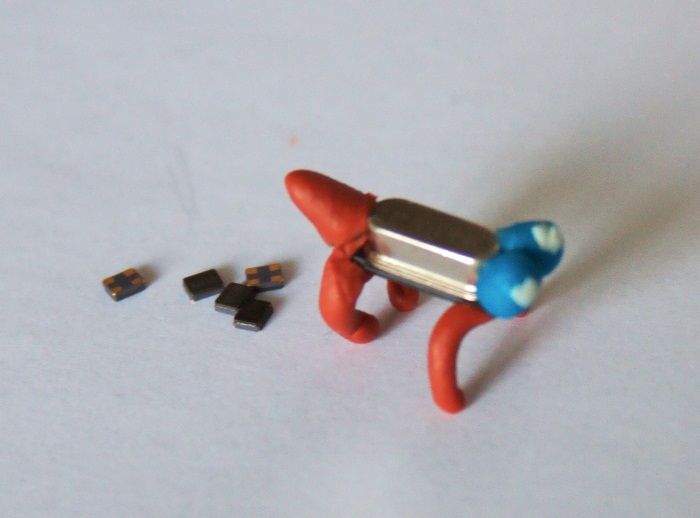

Получив детали и взглянув на них, я уж было подумал, что китаец мне по ошибке подсунул кварцы другого размера (X2 вместо XY, поскольку только у X2 крышка из керамики). Но померяв их дома, я убедился, что они размера 2.5×2.0 мм, и решил простить китайца; только попросил написать, что за дрянь он мне подсунул модель кварцев он выслал.

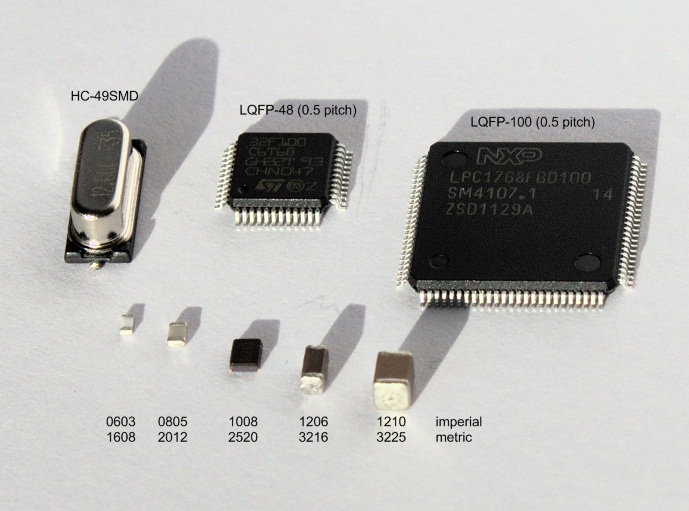

Вот сравнение с другими детальками для масштаба. Сверху размеры для тех, кто привык считать в дюймах, снизу — для любителей метрической системы:

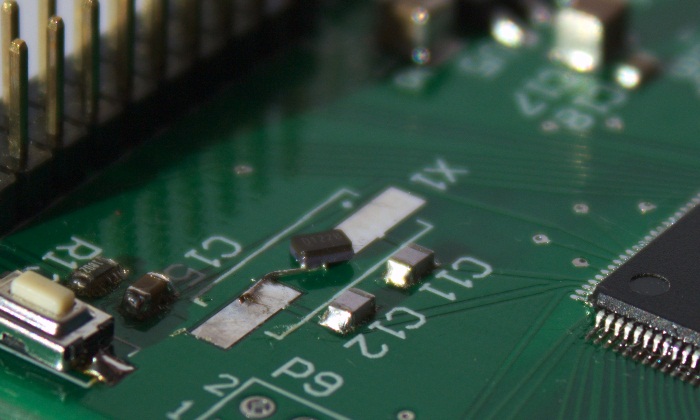

Как видно, эти кварцы чуть больше 0805-х резисторов и конденсаторов. (И смотреться рядом с ними на плате будут глупо). К сожалению, платы разведённые под них ещё только едут (привет, слоупочта России!), а поиграться хочется уже сейчас. Поэтому я выковырял с уже имеющейся платы поверхностный HC49 и припаял вместо него новичка:

Кварц завёлся сразу, и довольно точно. Китайцы обещали 10ppm, но у меня для сравнения были минимум на 30, так что за качество этой мелюзги я не ручаюсь, но должно быть не хуже обычных кварцев из ближайшего магазина (большинство из которых 50 или 30ppm).

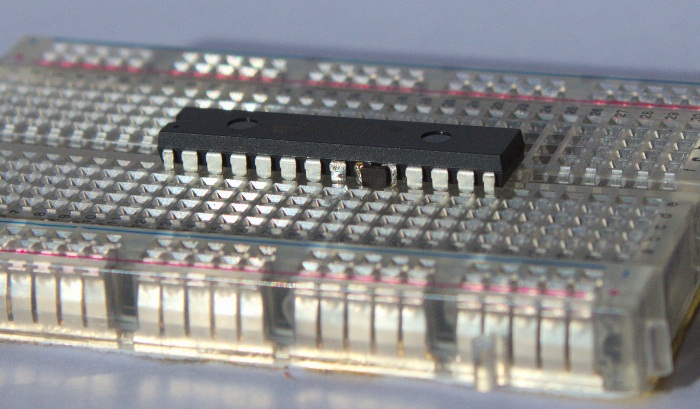

Кстати, любителям тёплых ламповых ДИПов тоже может пригодиться: кварц вписывается в аккурат между соседними ножками динозавра:

UPD: ноги 2 и 4 кварца соединены вместе если крышка металлическая. Мне повезло и китаец прислал цельнокерамические (хотя на картинке были с мет. крышкой). Думаю, у металлических можно посадить одну из этих площадок на термостойкий скотч (kapton).

Всем спасибо за внимание. P.S.: ни одна радиодеталь в процессе съёмок не пострадала.
